INSTALACIONES HIDRAULICAS
Para hacer la instalación de agua, primero hay que conocer los materiales, muebles y accesorios que se necesitan.
Tubería: para la instalación hidráulica hay dos tipos: tubería de cobre o fierro galvanizado.
La tubería de cobre se coloca con soldadura y la de fierro galvanizado se, atornilla.
Los materiales usuales para la instalación sanitaria, pueden ser de plástico rigido PVC, fierro galvanizado y fierro fundido.
La tubería de plástico rigido pvc ofrece la ventaja que todas las conexiones se pegan con adhesivo especial.
Tinacos: existen diferentes tipos de tinacos, los mas usados son los de asbesto.
Para poder elegir bien hay que tomar en cuenta el precio y la capacidad del tinaco.

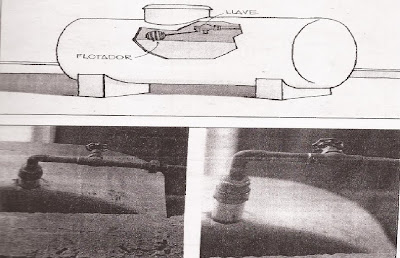

El tinaco debe tener una llave con flotador, para que al llenarse, la llave pueda cerrar la entrada de agua y no se derrame.
Los diámetros de tubería mas comunes son:
De la toma de agua municipal al tinaco: 13mm
Salida del tinaco: 19 o 25 mm
Ramales: 19mm
Alimentación de muebles: 13mm
Los accesorios de tubería que se utilizan son: codos, tes, niples, etc.

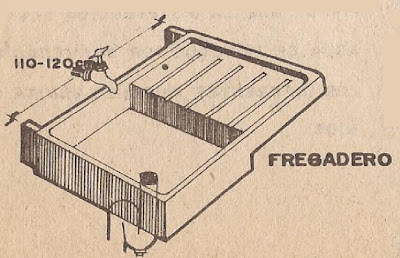

Fregadero: los mas comunes son de lamina esmaltada o de acero inoxidable y se adquieren con y sin mueble. Los accesorios necesarios son las llaves.

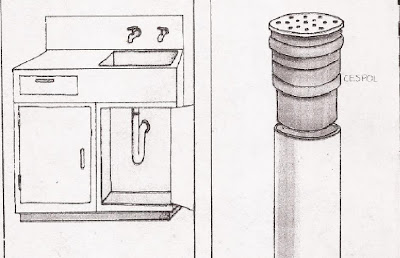

El fregadero desagua por medio de un cespol de plomo con registro. El cespol se conecta al mueble por medio de una “contra” con rejilla, para evitar que se tape el desague con residuos de alimentos al lavar los trastes.

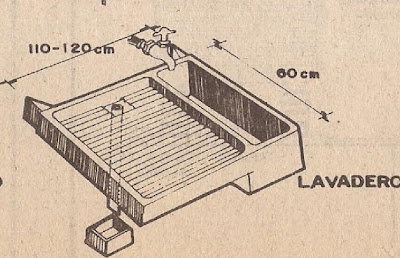

Lavadero su instalación es muy sencilla ya que solamente lleva una llave de nariz lisa.
El desague del lavadero se hace con un tubo de fierro galvanizado de 38mm que descarga en una coladera en el piso, protegida con una caja de ladrillo acabada con cemento pulido, para evitar que el agua corra fuera de la coladera.
Excusado: por lo general, se consigue con todos sus aditamentos. Los únicos accesorios que se tienen que comprar, son las pijas para fijarlo al piso, y la goma para ajustarlo al drenaje.
Lavabo: para fijar el lavabo a la pared, se colocan previamente los soportes “hembra” o “macho” a la debida altura y se atornillan a taquetes de madera.
Para instalar las llaves del lavabo, se coloca una araña o rondana de presión, en la parte inferior de la llave de cruceta, y abajo del lavabo, otra araña o rondana antes de la tuerca plana.
Encima de la araña o rondana se pone mastique, asi, al apretar la tuerca plana, la llave queda fija.
Regadera: la regadera cuenta con llaves, mezcladora, brazo y manzana. La mezcladora no hay que comprarla, pues solo se unen los tubos adecuados.
El desague de la regadera se hace con cespol de bote de plomo, al que se conecta un tubo de fierro galvanizado de 50mm que a su vez se conecta al drenaje. Para que el cespol capte toda el agua, es necesario darle una pendiente mínima de 1cm al piso.
La tubería de fierro galvanizado es mas durable y resistente que la de plástico rigido PVC, pero se utiliza herramienta especial, ya que las uniones se atornillan y el corte del tubo se hace con cortador de disco.
INSTALACION HIDRAULICA

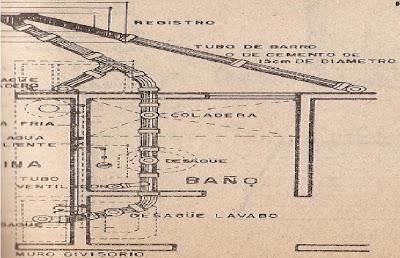

La instalación hidráulica es la tubería que conduce el agua del exterior hasta la cocina, baño y lavadero.
Para hacer la instalación hidráulica se siguen estos pasos:
1.- el baño y la cocina deben construirse cercanos entre si, para que toda la tubería corra en el mismo muro. Esto evitaría mayores gastos.
2.- en la tubería de la toma de agua al tinaco, debe usarse tubo de fierro galvanizado de 13mm. Este tubo debe correr cuando menos a un metro de distancia de las líneas del drenaje.
3.- después de la toma de la red municipal, mas adelante del medidor, deben instalarse una llave de globo y otra de nariz.
4.- el tinaco debe colocarse a 50cm del piso de la azotea, para facilitar su instalación, y cuando menos a 2 metros de alto de la regadera, para obtener una buena presión en todas las salidas de agua.
5.- la salida del tinaco debe tener 19mm de diámetro, provista de un tapon para su limpieza, asi como una llave de globo.
6.- antes de usar la tubería, hay que desinfectarla con cloro.
7.- si no se dispone de la herramienta necesaria para hacer la instalación, es mejor buscar a un amigo o vecino que sea plomero y le preste su ayuda.
8.- la tubería horizontal debe tener una pendiente de 2cm por metro es decir que por cada metro de tubo utilizado, haya una inclinación hacia el drenaje de 2cm
9.-en el baño se deben poner dos cespoles de bote en el piso. Uno para la regadera y otro para la limpieza del piso del baño. Este ultimo cespol, también sirve para desaguar el lavabo, a través de su tubería oculta.
10.- la tubería con dirección al drenaje nunca debe tener pendientes en sentido contrario.
11.- los recorridos de la tubería deben ser rectos, en caso de cambiar la dirección de la tubería, es necesario poner un cespol o una coladera.
12.- las uniones de los tubos de los diferentes muebles, deben tener 45 grados.

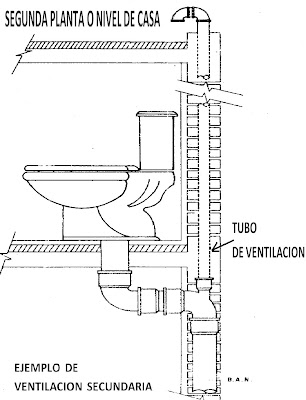

13.- hay que poner un tubo ventilador de 50mm de diámetro, conectado al codo del excusado, este tubo debe llegar hasta 2 metros por arriba de la azotea o techo.
14.- el tubo que desaloja el agua de lluvia de la azotea o techo, debe desaguar en una coladera y esta al registro. El desague de lluvia no debe conducir aguas negras.
tener cuidado que el lavabo tenga hasta su parte superior 80 cm y que la taza quede bien anclada y sellada en el piso para evitar escurrimientos y fugas. ¿como evitaremos que el agua de la regadera invada todo el baño? se delimitara el area de la regadera con un escalón y/o desnivel.
La toma domiciliaria de la calle se conecta a la red de distribucion de la vivienda. Esta a su vez se conecta al tanque de almacenamiento o tinaco con el fin de que la distribucion del agua se efectue por gravedad a los diferentes muebles sanitarios
Los muebles sanitarios son de mucha importancia en una vivienda, ya que su función principal es la de desalojar los desechos.
La altura a la que deben ir colocados sobre el nivel del piso los lavabos, fregaderos y lavaderos, normalmente es de 80 cm
las llaves de la regadera o ducha a 1 metro de altura, usualmente la llave izquierda es para agua caliente . las coladeras pueden ser de fierro fundido o bronce.
tinacos: los hay de diferentes formas y materiales (asbesto, cemento, fibra de vidrio, plástico y lamina), asi como de diversas capacidades (850, 1200, 1500 litros, etc.).
Para que las instalaciones de agua y drenaje sean mas economicas debe procurarse que los muebles del baño y cocina se instalen contra el muro divisorio de estas dos piezas o compartimientos, logrando asi que una misma tuberia de agua o de drenaje se use para ambas.
INSTALACION SANITARIA

Es el conjunto de tuberías de conducción, conexiones, obturadores hidráulicos en general como son las trampas tipo P. tipo S, sifones, céspoles, coladeras, etc., necesarios para la evacuación, obturación y ventilación de las aguas negras y pluviales de una edificación.

Tuberías de aguas negras:

- Verticales—— conocidas como Bajadas.
- Horizontales—– conocidas como Ramales.
Al ver un plano debemos identificar las ubicaciones de:
accesorios de plomeria, tubos con sus conexiones y accesorios, valvulas
agua potable: agua que cumple con las características físicas de color, olor y sabor, así como de contenido de minerales y materia biológica, para consumo humano.
cespol: pedazo de tubo en forma de S que se coloca en los drenajes para evitar los malos olores y salida de animales.
pija: fierro o tornillo empotrado que sirve para fijar puertas, ventanas, excusados, etc....en los muros, pisos o techos.
1.- manguera flexible de 35 cm de 13x13 mm
2.- valvula escuadra a 80 de 13x13 mm
3.- conector rosca exterior de 13 mm
4.- "T" de cobre de 13 mm
5.- tubo de cobre tipo "M" de 13 mm
6.- codo de 90 grados de cobre
7.- llave de globo para regadera
8.- manguera flexible de 45 cm, de 13x 7 u 8 mm
9.- regadera o cebolleta
nota: los tubos pueden ser de cobre galvanizado
se usara tuberia de pvc para el desague del baño.
1.- cespol de pvc
2.- codo de pvc de 1 1/2 "
3.- tubo pvc 1 1/2 "
4.- casquillo pvc 4"
5.- tubo ventilador pvc 1 1/2"
6.- cespol con coladera 4"
7.- "Y" griega de pvc
8.- tubo pvc 4"
Nota: por ningun motivo se debe eliminar la coladera , es indispensable que la tuberia tenga una inclinacion o pendiente que permita dirigir el agua hacia donde se requiere.

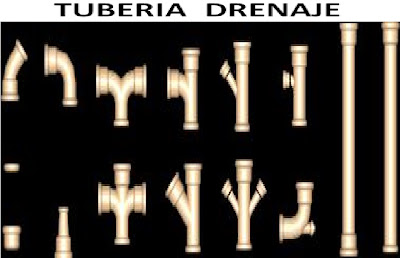

tubos y accesorios de pvc para uso sanitario y recoleccion de agua de lluvias, emplean compuesto de pvc rigido sus dimetros son de: 1 1/2", 2", 3", 4", 6"
